RGH 3.0 by RichY - ЧИП больше не нужен!

Всё что вы делаете – на ваш страх и риск!
Перед тем как начинать прошивать – перечитайте несколько раз инструкцию!

Список возможностей:

• Двухпроводная установка, чип не требуется
• Взлом процессора из кода SMC
• Обход HANA PLL + замедление обхода CPU PLL
• Немедленный перезапуск при неудачном сбое (1 секунда на цикл)

Установку распределим на несколько этапов:

1. Определение ревизии Xbox 360
2. Подготовка
3. Прошивка FREEBOOT RGH3
4. Настройка системы для FREEBOOT
5. Установка игр для FREEBOOT

FAT:
Красным помечены те ревизии, которые не желательно даже вскрывать или не прошивются:

• Xenon - без HDMI, только RGH2;
• Zephyr - без HDMI, только RGH2!;
• Opus - в программе определяется, как Falcon;
• Falcon - ревизия узнается после считывания прошивки;
• Jasper 16Mb - ревизия узнается после считывания прошивки;
• Jasper BB 64Mb - ревизия узнается после считывания прошивки;
• Jasper 512Mb - ревизия узнается после считывания прошивки.


SLIM:

• TRINITY - на плате присутствует чип HANA; 4gb модуль; разъём питания HDD рядом с кулером.
• CORONA V1-V2 - POSTFIX не требуется!
• CORONA V3-V6 - POSTFIX либо пайка к шару проца требуется!


E:
Красным помечены те ревизии, которые не желательно даже вскрывать или не прошивются:

• Corona V5/V6 - тоже корона в корпусе Е, на процессоре железная крышка. POSTFIX либо пайка к шару проца требуется!
• Winchester - не шьеться, процессор с голым кристалом. Только BadUpdate и можно узнать ключ DVD и прошить привод.


Подготовка одинакова для всех версий:

• Компьютер с операционной системой Windows
• Отвёртки: Torx T8 и T10 (звёздочки)
• Рабочая консоль: Желательно, чтобы она работала на последней версии Dashboard
• Инструменты для пайки: Паяльник, флюс, припой
• Программатор с драйверами: В примере используется Raspberry Pi Pico Обычный или Zero
• Провода: Лучше использовать МГТФ или AWG для RGH3
• Кабель для программатора: Тип кабеля зависит от вашего программатора – может быть Type C или Micro-USB
• Postfix?

Установите J Runner последний на компьютер.

1.1 Считывание NAND, запись XELL

1. Разбираем консоль и распаиваем программатор Pico:
2. Запускаем J-Runner. Для считывания прошивки необходимо подключить блок питания, но не включать приставку! Порядок подключения, сначала БП потом флешер.
3. Считываем дамп на кнопку Read Nand:
4. После считывания если не вылезло ошибок то выбираем Glitch2 > RGH3. Нажимаем Create XELL, потом Write XELL:

   2.1 Распайка,
   достаточно двух проводов, работать будет стабильно!
   • CPU_PLL_BYPASS -> DB1F1 или FT1U2 (рекомендуется резистор ~1К)
   • POST_BUS_1 -> R3P7 (рекомендуется резистор ~470Om)

     Вариант №2

     Вариант №3 Falcon


     Зачем диод?


     Может не быть старта из-за него!
     SMC GPIO - 1.8v, POST_OUT - 1.1v. Получаем, что в логической единице пост не очень хорошо детектится югом, ибо 1.1v совсем чуть выше порога срабатывания.

     Диод поднимает вольтаж поста с 0v..1.1v до 0.6v..1.7v, что иногда лучше работает. Но теперь получаем логический ноль, близкий к порогу.
     С диодом Шоттки до 0.4v..1.5v, что точно получше.

3.1 Получение ключа процессора и запись дампа
Отпаивать программатор не обязательно

но статика штука злая, и мост может и если так, то вините себя!

Включаем консоль с подключенном телевизором, должен пройти круг, и показаться синий экран. На FAT старт долгий, подождите минуты 2. Если после 2-ух минут нет изо вам в раздел проблемы пункт 1.
После вывода на экран всех значений внизу после FUSES должен быть ключ процессора в строке “CPUKEY: Ваш ключ“
Этот ключ мы фотографируем и переписываем в программу J-Runner в строку CPU KEY. Если введен будет правильно, то мы получим в строке снизу CPU Key is Correct!
Выключаем консоль.
Дальше есть два пути залить глитч на приставку:
1-Программатор:

• Припаиваем программатор(если отпаивали)
• В программе выбираем: Create Xebuild Image ждём, если написано Image is Ready, пишем кнопкой Write NAND.

• Отпаиваем программатор.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!
2-Флешка:

• Программатор уже отпаян.
• J-Runner: нажимаем Create XeBuild, если написано Image is Ready, заходим в директорию кнопкой Show Working Folder. выбираем файл updflash.bin, переименовываем его в nandflash.bin и копируем дамп на флешку, и файл xenon.elf из архива в корень флешки.
• Вставляем флешку и запускаем консоль.
• Если приставка её увидела, то экран должен стать чёрным, должны побежать похожие надписи, как и на синем.
• Ждём окончания заливки "image written, shut down now!" и выключаем консоль.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!

1.1 Считывание NAND, запись XELL

1. Разбираем консоль и распаиваем программатор Pico:
2. Запускаем J-Runner. Для считывания прошивки необходимо подключить блок питания, но не включать приставку! Порядок подключения, сначала БП потом флешер.
3. Считываем дамп на кнопку Read Nand:
4. После считывания если не вылезло ошибок то выбираем Glitch2 > RGH3. Нажимаем Create XELL, потом Write XELL:


2.1 Распайка,

достаточно двух проводов, работать будет стабильно!

• CPU_PLL_BYPASS (Ковырять точку рядом с C5R35) -> FT2V1 (рекомендуется резистор ~1К)
• POST_BUS_1 -> на точку(фото) или к R3R19


Вариант 2 для тех, у кого пару раз повисла, да и надоел длинный провод через всю плату, вот альтернативный SMC_PLL, но нужно ковырять ещё одну точку.

3.1 Получение ключа процессора и запись дампа
Отпаивать программатор не обязательно

, но статика штука злая, и мост может и если так, то вините себя!

Включаем консоль с подключенном телевизором, должен пройти круг, и показаться синий экран. Подождите минуты 2. Если после 2-ух минут нет изо вам в раздел проблемы пункт 1.
После вывода на экран всех значений внизу после FUSES должен быть ключ процессора в строке “CPUKEY: Ваш ключ“
Этот ключ мы фотографируем и переписываем в программу J-Runner в строку CPU KEY. Если введен будет правильно, то мы получим в строке снизу CPU Key is Correct!
Выключаем консоль.
Дальше есть два пути залить глитч на приставку:
1-Программатор:

• Припаиваем программатор(если отпаивали)
• В программе выбираем: Create Xebuild Image ждём, если написано Image is Ready, пишем кнопкой Write NAND.

• Отпаиваем программатор.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!
2-Флешка:

• Программатор уже отпаян.
• J-Runner: нажимаем Create XeBuild, если написано Image is Ready, заходим в директорию кнопкой Show Working Folder. выбираем файл updflash.bin, переименовываем его в nandflash.bin и копируем дамп на флешку, и файл xenon.elf из архива в корень флешки.
• Вставляем флешку и запускаем консоль.
• Если приставка её увидела, то экран должен стать чёрным, должны побежать похожие надписи, как и на синем.
• Ждём окончания заливки "image written, shut down now!" и выключаем консоль.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!

1.1 Считывание NAND, запись XELL

1. Разбираем консоль и распаиваем программатор Pico:
   Обратите внимание, резистор R2C10 должен быть 0 Ом! Если его нет/имеет сопротивление, то консоль определяться не будет!
2. Запускаем J-Runner. Для считывания прошивки необходимо подключить блок питания, но не включать приставку! Порядок подключения, сначала БП потом флешер.
3. Считываем дамп на кнопку Read Nand:
4. После считывания если не вылезло ошибок то выбираем Glitch2 > RGH3. Нажимаем Create XELL. В том случае если память ОЗУ вокруг процессора Winbond то поставьте галку где синий квадрат. Потом заливайте кнопкой Write XELL:


2.1 Распайка,

достаточно двух проводов, работать будет стабильно!

Для плат Corona с не выведенным POST_OUT Вам нужен POST-адаптер либо пайка к шару!
Где на постфиксе залуженные контакты почти сталкиваются с конденсаторами – распаяться.

• CPU_PLL_BYPASS -> DB3R4 (рекомендуется резистор ~1К)
• POST_BUS_1 или от вашего пост-адаптера -> DB3R3


3.1 Получение ключа процессора и запись дампа
Отпаивать программатор не обязательно

, но статика штука злая, и мост может и если так, то вините себя!

Включаем консоль с подключенном телевизором, должен пройти круг, и показаться синий экран. Подождите минуты 2. Если после 2-ух минут нет изо вам в раздел проблемы пункт 1.
После вывода на экран всех значений внизу после FUSES должен быть ключ процессора в строке “CPUKEY: Ваш ключ“
Этот ключ мы фотографируем и переписываем в программу J-Runner в строку CPU KEY. Если введен будет правильно, то мы получим в строке снизу CPU Key is Correct!
Выключаем консоль.
Если у вас Corona 4GB, то можно залить только через пункт "1-Программатор"!
Если у вас Corona 16MB, то есть два пути залить глитч на приставку:
1-Программатор:

• Припаиваем программатор(если отпаивали)
• В программе выбираем: Create Xebuild Image ждём, если написано Image is Ready, пишем кнопкой Write NAND.

• Отпаиваем программатор.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!
2-Флешка:

• Программатор уже отпаян.
• J-Runner: нажимаем Create XeBuild, если написано Image is Ready, заходим в директорию кнопкой Show Working Folder. выбираем файл updflash.bin, переименовываем его в nandflash.bin и копируем дамп на флешку, и файл xenon.elf из архива в корень флешки.
• Вставляем флешку и запускаем консоль.
• Если приставка её увидела, то экран должен стать чёрным, должны побежать похожие надписи, как и на синем.
• Ждём окончания заливки "image written, shut down now!" и выключаем консоль.
• Выключаем и проверяем!

Успех! Переходим на 4 этап "Настройка"!

Вариант 1. HDD напрямую к компьютеру:

1. Просто подключите HDD к компьютеру
2. Через FATXplorer и скинуть папку с уже настроенным софтом и перейти к пункту с настройкой самого лаунчера.

Вариант 2. Используя флешку:

1. Скачиваем Архив Flash_PREP
2. Распаковываем и скидываем содержимое на флешку FAT32!
3. Запускаем консоль, переходим в раздел "Настройки" -> "Консоль" -> "Хранилище". Выбираем нашу флешку и копируем XeXMenu на диск консоли.
4. Выходим и запускаем XeXMenu из раздела "Игры".
5. Нажимаем один раз , потом нажимаем и выбираем нашу USB*** флешку. Нажимаем на папке Dashlaunch в RGH USB папке и нажимаем "Copy". Переключаемся на HDD1 и вставляем кнопкой "Paste". Повторяем операцию с папкой Aurora и файлом launch.ini.
6. После того как всё скопировали, в HDD1 перейдите в dashlaunch и запустите default.xex.
7. В Dashlaunch перейдите к разделу Пути и по пути Default, укажите путь к файлу .xex в папке Aurora на HDD.
8. После нажмите , опуститесь к HDD нажмите и потом и подтвердите. Должен запуститься ваш лаунчер.

Настройка самого лаунчера:

1. * Нажимаем кнопку и выбираем раздел "Language" и устанавливаем русский язык. После перезахода в лаунчер он применится.
2. Выбираем раздел "Содержимое/Content" и в "Менеджер путей/Manage Paths" нажмите "Добавить/Add".
3. Укажите путь к играм: HDD>Content>0000000000000000 и нажмите на папке с 16 нулями.
4. Установите глубину от 4.
5. Сохраните!


   На этом настройка окончена.


Игры:

• Игры можно скачать с: форума, (500 Рублей навсегда!), Rutracker, NoNaMe Club, Tapochek(нужен инвайт!) и копируем в Hdd\Content\0000000000000000\ и тут айди вашей игры
• Копировать можно на флешках FAT32 или скидывать напрямую с диска на диск(Через FATXplorer). Также есть удобный скрипт от ув. KelThuZer

Обложки:

1. Подключите консоль к интернету: Нажмите кнопку , затем . Удерживая , подтвердите выбор "Да". Затем перейдите в раздел "Настройки" -> "Сетевые настройки" и выполните процедуру подключения.
2. Вернитесь в лаунчер, нажав и после . Нажмите и выберите "Загрузить"

DLC:

• Во всех играх 360 и XBLA в папке с игрой есть папка 00000002 в ней лежат DLC, в некоторых играх контент или HD текстуры, например в GTA V там контент и DLC в одной папке. Папку 00000002 кидаем в папку с игрой 434307D4 (Это для Resident Evil 5)

TU:

• Если название файла большими буквами TU_10LC1UH_0000000000000.0000000000181 то просто кидаем его в "Cache"
• Если название файла маленькими буквами tu00000005_00000000 то создаем папку 000B0000 и кидаем в папку с игрой
• Если у вас FSD 3 находим нужную игру и жмём и там выбираем "Manage Title Updates" или "Обновления" и проверяем включён ли он.
• Если у вас Aurora то первым делом идём сканировать Title Update [TU], находясь в авроре жмём на геймпаде кнопку Start, выбираем "Содержимое" нажимаем сканировать где "Обновления (TU)" аврора переключит экран и начнёт сканирование, по завершению вас вернёт к списку ваших игр. Дальше находим нам нужную игру и жмём включаем TU, тут само не включается.

Известные проблемы:

• Если аватары в дашборде оригинальном стали серыми. То нужно оживить аватары, обновив дашборд. Скачайте файлы 17559 и закиньте на корень флешки. После распакуйте чтобы получились: папки $$ystemUpdate, $SystemUpdate в корне флешки. И зайдите в дашборд и обновление начнётся. Если нет, то запустите любой софт/игру. Или проверьте настройки дашлаунч.
• Если при установке RGH3 не проходит инициализация,то стоит попробовать замену проводов, резисторов(Или убрать его!), пересборку дампа.
• Если при установке RGH3 Jasper или Falcon не проходит инициализация,то стоит попробовать на RGH3 10MHz и диода важно для FAT действия выше.
• Если XeLL стартует, а собранный образ нет, то вам в тему редактирования Power Mode.
• Некоторые консоли не загружаются вообще из-за замедления PLL, используйте там RGH2 - взлом на чипе. Также ни в коем случае не включайте консоль с распаянным RGH3 на стоковом дампе.
• Jasper, был и Falcon 27mhz, после прошивки и распайки проводов моментально выключение. Пайка была не однократно проверена, причина не в ней. в итогах экспериментов выявил. Провода должны быть одножильными, чем тоньше, тем лучше. Использовал провод сечением 0.2-0.3 мм, без резисторов.
• В результате тестирования выявились подвисания, самопроизвольные перезагрузки, да и вообще в авроре анимация меню как-то отображалась с некоторым еле заметным мерцанием и неплавностью. Подозреваю, что причиной этому послужили наводки от линий CPU-GPU на провод PLL, да вдобавок ещё сам провод уложил плотно на плату. Возможно, если бы просто болтался в воздухе, этого и не было. Сделал другую укладку для провода PLL и проблема ушла.
• Если фалькон на предыдущей версии RGH уже лечился от зависаний, путём правки Power Mode или даже Power VCS Control, то на RGH3 эти правки остаются актуальными. У меня редактированы были на обоих фальконах. Тема: Зависания Falcon
• Заметки при поломках и их ремонте
• [Xbox] Задавайте срочные вопросы здесь.


Если проблемы тут нет, то можете спросить вчатах!

Raspberry Pi Pico ошибки

Благодарности:

• Richy (A15432) - автор метода взлома RGH3!
• Dontazavr - база от инструкции!

Xbox 360 RGH3 Demo by @15432	Xbox 360 - RGH3 Installation

Пояснения от автора метода

Ещё видео, смотреть здесь:

[ng25]

ojiojio, только постфикс стоит или провола ргх3 тоже распаяны?родной дамп надеюсь скачал?

[ojiojio]

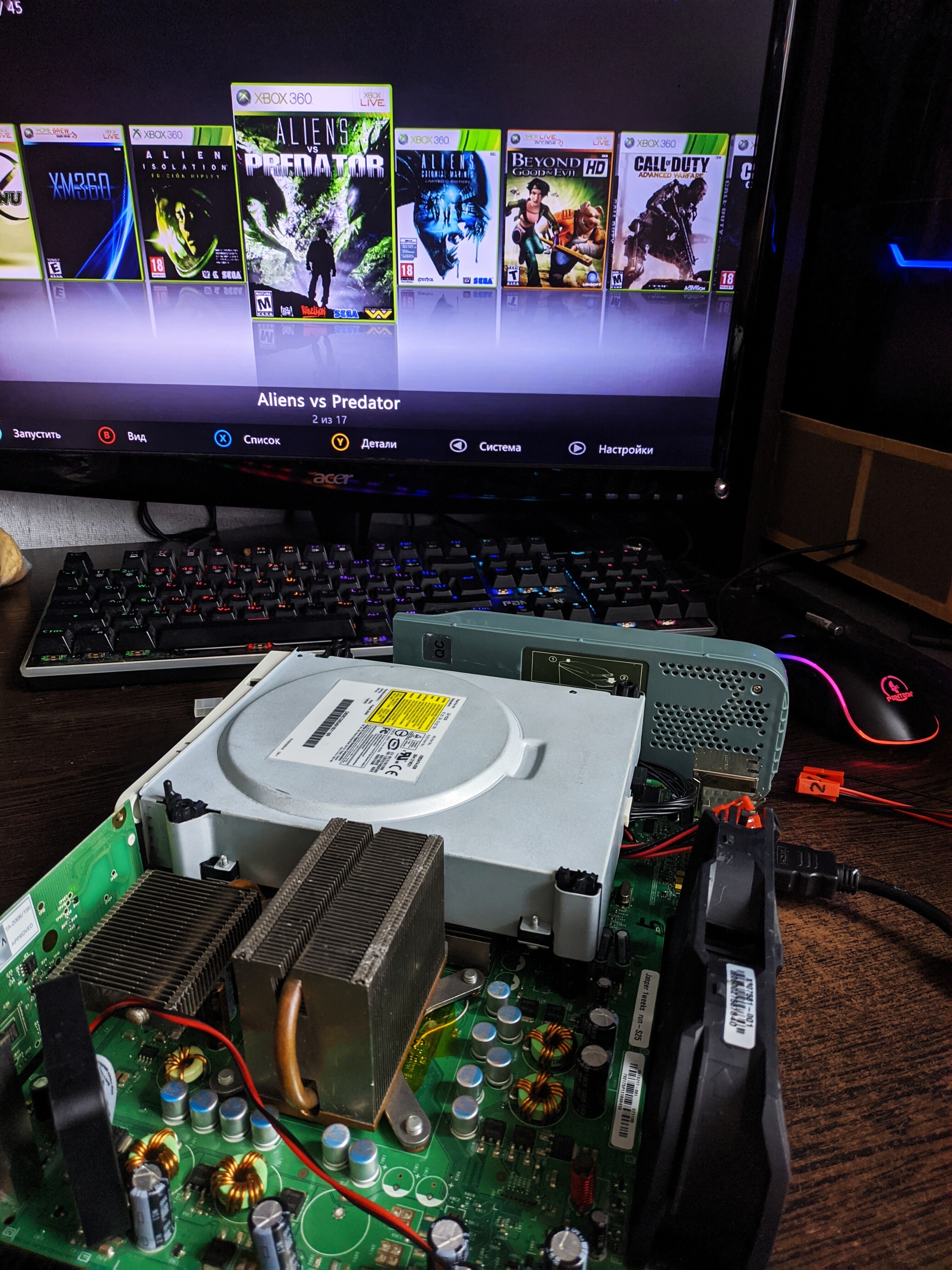

И постфикс и провода распаяны. До скачивания дампа дело не дошло, говорю же сгорел пикофлешер, видать бракованый или я что то накосячил. В жейраннере консол нот фаунд.

[Maximka5]

Сообщение от ojiojio И постфикс и провода распаяны.

Провода отпаяйте

[ojiojio]

Сообщение от Maximka5 Провода отпаяйте

Тогда он запустится или это ради проверки? Завтра приедет зеленый пико и буду пробовать дальше шить.
Мне просто интересно это нормальное поведение коробаса или так быть не должно.
Да и отпаивать эти проводочки не хотелось бы, очень мелкие, и так замучался из на место ставить.

[AvAngArD_1995]

Сообщение от ojiojio И постфикс и провода распаяны. До скачивания дампа дело не дошло, говорю же сгорел пикофлешер, видать бракованый или я что то накосячил. В жейраннере консол нот фаунд.

После всего этого ты еще сомневаешься что чтото накосячил и неправильно сделал? Сначала сделай правильно, без косяков, а потом выясняй "правильное поведение бокса это или нет", потому что на данный момент он не допрошит и его полноценное включение и загрузка , но при этом с распайкой и без дампа не подразумевается как таковая, в конечном итоге не понятно даже живой ли бокс и была ли ошибка именно из-за флешера, потому что по описанию он изначально работал нормально и делал дамп, а вот ты путаешь даже простое обозначение ошибок и их последовательность в Jruner, пытаясь слить косяки на флешер, запомни ошибки и их причины:
1я- Device not found - это означает что флешер не видно, возможно проблема с драйверами, с USB соединением, с самим флешером (если он у тебя там аж искрился), но НЕ в пайке и НЕ в консоли, потому что до проверки консоли ещё не дошло, Jruner сначала должен определить флешер;
2я- Console not found - это когда флешер определился и заработал, а вот консоль - нет, т.е. проблема НЕ в флешере, Jruner его увидел, а дальше не видит консоль.
Означает что проблема в питании консоли или в распайке твоей, проверь где из-за чего коротит, пайка может быть плохой или замкнутой как в сторону самой консоли, так и в сторону флешера (ужасно звучит:"там всё искрилось", лучше отдай бокс мастеру, если несколько прводочков не можешь нормально припаять, пока еще не поздно).

[ng25]

ojiojio, я не думаю что это его правильное поведение! Провода отпаяй и попробуй запустить, если не запуститься, то дальше можешь пико флэшер не подцеплять!если ты ничего не качал и не заливал, то тут уже не программный сбой, а технический!

[ojiojio]

Сообщение от AvAngArD_1995 это означает что флешер не видно, возможно проблема с драйверами, с USB соединением, с самим флешером

Смотри значт по порядку расскажу. Сначала я сделал распайку двух проводов, на плате и до постфикса. Далее припаял флешер, в жейранере он определялся, появлялся значок пикофлешера. Жму рид нанд - получаю ответ консол нот фаунд. Далее пикофлешер отключается сам по себе. С характерным звуком отключения девайса в винде. Вин10 у меня с последними обновлениями, в инструкции сказано что драйвера на вин10 не нужны, их я собственно и отметаю. При том флешер дико раскаляется прям у порта usb. Провод качественный, дорогущий, брендовый от хуавея. Пайку проверял несколько раз, никаких коротышей и перемычек, пятаки не оторваны. Злосчастный резистор R2C10 заменен на перемычку был, опять же по инструкции. Подключалось все в порядке: сначала бп в консоль, потом флешер в комп. В итоге именно сам флешер начал дымиться и искрить на контактах usb коннектора. После этого я уже понял что ему хана. Решил просто запустить консоль с накинутым радиатором дабы проверить какие огни покажет. И собственно огонек либо просто моргал и отключалась консоль, либо делал круг и отключался. Все что я хочу узнать это нормальное поведение консоли при распаяных проводах на пост и ппл, и РИТЕЙЛ прошивке, или так быть не должно? Если это поведение нормально то я продолжу мучать плату с новым флешером, не бракованным (надеюсь), если нет то просто куплю новую консоль. Такие дела.

[AvAngArD_1995]

ojiojio
Тебе 3 человека 3 раза сказали "консоль так не запустится,снимай провода и узнаешь", дальше - просто флуд ниочем, хотел бы выяснить- давно бы снял или перекусил провод и выяснил

[ojiojio]

Сообщение от AvAngArD_1995 давно бы снял или перекусил провод и выяснил

Вот щас ради тебя провода перекусил, консоль стартует штатно. Ды думаешь что я просто так на форум полез не додумавшись кусануть провода? Суть вопроса была в другом же абсолютно. Теперь мне придется переделывать всю самую сложную работу. Спасибо, знаток, очень выручил.

[AvAngArD_1995]

Сообщение от ojiojio Вот щас ради тебя провода перекусил, консоль стартует штатно. Ды думаешь что я просто так на форум полез не додумавшись кусануть провода? Суть вопроса была в другом же абсолютно. Теперь мне придется переделывать всю самую сложную работу. Спасибо, знаток, очень выручил.

Да, не додумался/не сделал - пока 3 раза не сказали

[ojiojio]

Сообщение от AvAngArD_1995 Да, не сделал - пока не сказали

Ага, надо было тебя сразу послать, и не слушать твои советы мудрые. Два раза написал в чем вопрос, и ноль ответов по теме. Если сам не знаешь ответа то и не лезь.

[Svinopes]

Сообщение от ojiojio Ага, надо было тебя сразу послать, и не слушать твои советы мудрые. Два раза написал в чем вопрос, и ноль ответов по теме. Если сам не знаешь ответа то и не лезь.

Изучите правила на форуме, если не хотите отлететь в бан.
Если вы такой умный, и сами знаете как делать, то не стоит сюда что-то писать и делайте сами.

[PevynMari]

Продолжение: https://www.pspx.ru/forum/showpost.php?p=1297003

Припаял смд резистор 103, в xell заходит а в загрузку нет.
Пробовал 10/27Mhz, LDV 1/9(по xell) и power mode с 8280 на 8080 - все без толку. Замерил пост на точках - показало 01101010 - 0x6A.
Фото: https://radikal.host/album/xbox.dBQ28
Куда копать, что проверить?

[ojiojio]

Сообщение от Svinopes сами знаете как делать

Я не знаю как делать, и как оно должно работать, потому и спрашиваю, а в ответ получаю очевидное, уровня "перезагрузите компьютер", и вдогонку обвинения во флуде лол. И кстати ответ на свой вопрос нашел сам по итогу, он почему то зарыт в пункт "проблемы", а не в основную инструкцию.
Как минимум если уж поболее меня знают можно было на этот пункт мне носом тыкнуть, а не токсичить. Тем более что я все подробно описал как и просили.

Приставку я прошил в итоге, новый флешер нормально заработал. Провода пришлось перепаять вместо откусаных, заодно более тонкий провод подкинул.
Приставка стартует моментально, не артефачит, игры запускает, не шумит, не греется выше меры. Единственный косяк это то что она не выключается теперь. Пока была разобрана с накинутым радиатором отключалась по кнопке вполне нормально. Как собрал теперь стартует автоматом если подключить в её в сеть, при попытке выключения - выключается и сразу же включается обратно, как только останавливается кулер. Вифи видит, геймпады видит, диски читает, вроде как все основные функции работают. И каждый раз мне после включения, если из сети выключить, пишет сообщение "приставка автоматически выключается при перегреве лалала" С таким кто нибудь сталкивался? Не знаю на что грешить, кроме как на шлейф, который полчаса назад абсолютно нормально работал. Все места пайки заизолировал перед сборкой. Без радиатора опять же не включал во время прошивки. Сдох мост или куда мне копать? Провода кусать и шлейф снимать не буду, они работали. Шлейф так вообще новый.
Приставку я взял в ломбарде за копейки, что с ней было до меня, состояние органов и прочее - понятия не имею. Дольше часа не играл. Предположительно в какой то кальянной стояла, от копоти и прочей грязи вычищена, на вид вроде все целое.

[ojiojio]

Сообщение от ojiojio не выключается теперь

Предположительно виноват rf модуль, если его отключить то старта консоли не происходит при втыке в сеть.
Но он был рабочий. Единственное что помню я допустих "хотсвап" модуля при проверке. Как можно диагностировать умер ли модуль, или проблема глубже?
Погонял бокс в тяжелых играх, проблем не наблюдалось. Температуры которые выставил в дашлаунче соблюдаются (по крайней мере по показателям в авроре).
Получается единственный косяк остался что бокс не выключается, чяднт?

[Svinopes]

Сообщение от PevynMari Продолжение: https://www.pspx.ru/forum/showpost.php?p=1297003 Припаял смд резистор 103, в xell заходит а в загрузку нет. Пробовал 10/27Mhz, LDV 1/9(по xell) и power mode с 8280 на 8080 - все без толку. Замерил пост на точках - показало 01101010 - 0x6A. Куда копать, что проверить?

попробовать через rgh2.0 сделать, как вариант

[PevynMari]

Сообщение от Svinopes попробовать через rgh2.0 сделать, как вариант

rgh2.0 как тот не интересен и затратный на чипы.

А не подскажите что значит ошибка 01101010 - 0x6A, в интернете толком ничего про эту ошибку не нашел.


upd: залил glitch2m (https://www.pspx.ru/forum/showthread.php?t=115744), приставка запустилась - рабочая.


upd: залил первый модифицированный дамп - запуск пошел.

upd: всё работало, кроме «перезагрузки» из Авроры — шёл бесконечный запуск, приходилось отключать от сети и включать заново. Такое помогло: сделал на основе первого дампа — дамп 10 MHz + power mode с 8280 на 8080. Теперь и запускается быстро, и перезагружается без проблем.

[Alexx70]

Всем привет
Xbox 360slim corona 4gb.
Поигравшись с установкой прошивки снёс пятак на U1D1,номер 2.
Приставка перестала включаться.пятак восстановил,приставка вкл.горит постоянно зелёный. При попытке установить ритейл,результат тот же зелёный огонек (ритейл загружал родным нандом не один раз все работало).У кого какие мысли есть ,что может быть?

[Svinopes]

Сообщение от Alexx70 Всем привет Xbox 360slim corona 4gb. Поигравшись с установкой прошивки снёс пятак на U1D1,номер 2. Приставка перестала включаться.пятак восстановил,приставка вкл.горит постоянно зелёный. При попытке установить ритейл,результат тот же зелёный огонек (ритейл загружал родным нандом не один раз все работало).У кого какие мысли есть ,что может быть?

Если до восстановления патяка все работало, значит при восстановлении не все восстановил. Возмножно не учел переходные отверстия, или то, что на плате несколько слоев и визуально можно не увидеть куда идет дорожка.

[Alexx70]

По дорожкам там хорошо видно куда надо паяться,на всякий случай проверил в view board все соответствует.

Alexx70 добавил 28.05.2025 в 09:37
